适用物料：块状、颗粒状或粉状
价格区间：500-5000元/米
处理能力：10-500t/h
产品别名：振动式输送机
索要优惠报价
销售热线：
13782587121
电机振动水平输送机技术参数：
|
型号 |
输送量 t/h |
物料粒径 mm |
输送槽尺寸 宽×高 mm |
输送 |
振次 min-1 |
电机功率 kw |
总重 kg |
|
DZS250 |
10 |
≤50 |
250×250 |
~2.0 |
|
2×0.4 |
230 |
|
DZS300 |
15 |
300×300 |
~3.0 |
2×0.4 |
305 |
||
|
DZS400 |
20 |
≤100 |
400×300 |
~5.0 |
2×0.75 |
580 |
|
|
DZS500 |
25 |
500×350 |
~6.0 |
2×1.5 |
880 |
||
|
DZS600 |
30 |
≤150 |
600×400 |
~8.0 |
2×2.2 |
1280 |
|
|
DZS700 |
35 |
700×400 |
~10 |
2×3.0 |
1850 |

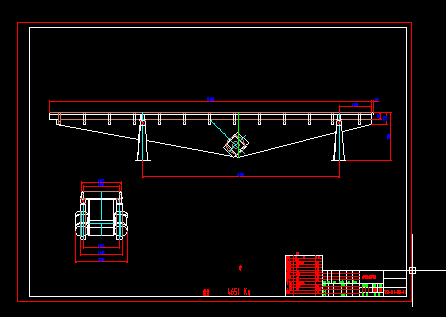

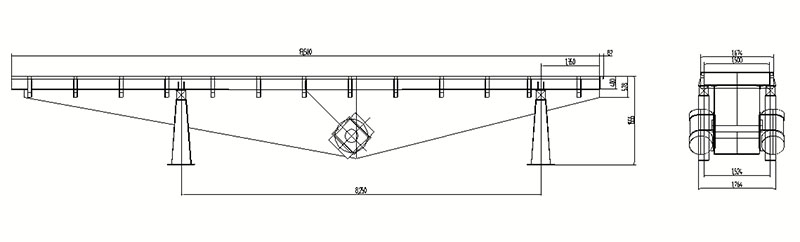

电机振动水平输送机外形尺寸图表：
|
|
L |
L1 |
L2 |
L3 |
L4 |
B |
B1 |
H |
H1 |
H2 |
LD |
φd |
|
DZS250 |
2330 |
165 |
165 |
500 |
1380 |
438 |
538 |
760 |
460 |
110 |
200 |
11 |
|
DZS300 |
3380 |
190 |
190 |
780 |
1960 |
488 |
588 |
810 |
510 |
110 |
330 |
11 |
|
DZS400 |
5500 |
250 |
250 |
1100 |
3500 |
600 |
720 |
850 |
510 |
120 |
350 |
13 |
|
DZS500 |
6600 |
300 |
300 |
1500 |
4100 |
700 |
820 |
990 |
590 |
120 |
350 |
15 |
|
DZS600 |
8700 |
350 |
350 |
1700 |
5880 |
800 |
920 |
1110 |
650 |
140 |
490 |
15 |
|
DZS700 |
10800 |
400 |
400 |
2300 |
7050 |
900 |
1020 |
1150 |
650 |
140 |
490 |
17 |

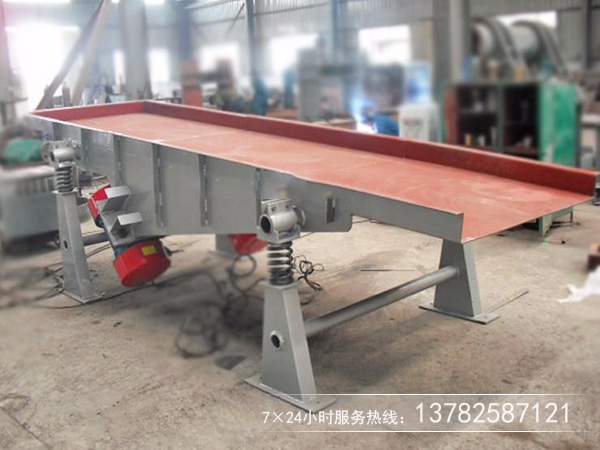

电机振动水平输送机采用两台振动电机作为激振动源，运用自同步原理，两台振动电机反向转动，使输送机底部平衡架产生往复振动，经过主振簧与导向板簧的作用，带动上部输送槽振动，从而达到输送物料的目的。
1）安装前，必须检查下述各部位螺钉的紧固情况
为了最大限度弹簧板的顶紧螺栓，发挥给料机的生产在安装前必须重新能力，在排出比重较拧紧（扳手长度1.5小物料时，沿料槽全米DZ1～：一人）否厂应设置侧挡板，侧则会影响给料机的物板与料槽侧板之调协值。铁芯与衔铁的气隙应检查调整至1.9～2.2mm，使铁芯和衔铁平面保持平行和清洁，然后将铁芯架，与给料槽相结合的进料和出料溜槽部应有一定的游动间隙。不得与给料机械上碰，以免影响的调节螺栓和固定螺栓逐个拧紧。线圈的夹板螺栓亦拧紧，以防线圈松动。
2）给料机的吊挂。推荐采用钢丝绳。并应吊挂有足够刚度的构件上。给料机振动和产生噪音。
3）给料机的料槽不允许有过大的仓压在料槽上，否则将减低给料机振幅从而降低物料的输送速度。
4）在给料机安装到给定位置后，应检查料槽的槽向方向是否水平，否则在输送过程中物料将会像一边偏移。
5）给料机体和控制箱体按一般电气设备安装规程进行。
